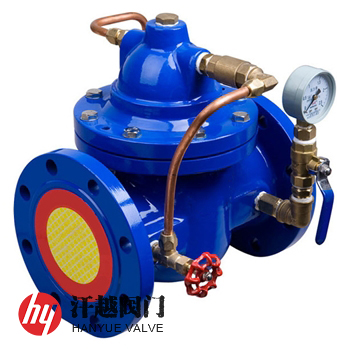

SK300X緩閉消聲止回閥是一種利用水作用力控制導閥使主閥瓣起到緩閉消聲止回作用的閥門，其由主閥、止回閥、針閥、球閥、微型過濾器和壓力表等組成，安裝在高層建筑給水系統以及其他給水系統的水泵出口處，防止介質倒流、水錘及水擊現象的發生，它兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性，并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵和停泵水錘的產生。本產品可使主閥得到較好的開啟或關閉速度，防止水錘水擊的發生，以達到緩閉消聲的效果。
SK300X緩閉消聲止回閥只需操作水泵電機啟閉按鈕，即可按照水泵操作規程自動實現啟閉，當閥門從進口端給水時，水通過微型過濾器、針閥、止回閥進入主閥控制室，再經過球閥排水至下游。因為針閥開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于止回閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
4 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | O 型 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
7 | 止 回 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
8 | 針 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
9 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
設計制造 | CJ/T 219-2005 水力控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | CJ/T 219-2005 水力控制閥 | ||||
介質溫度 | 0℃~80℃ | ||||

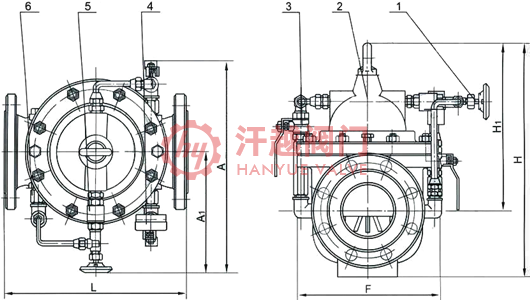

公稱壓力 | 公稱通徑 | 尺寸mm | |||||
L | F | H | A | H1 | A1 | ||
10 ~ 25 | 20 | 150 | — | 172 | — | 106 | — |
25 | 160 | — | 172 | — | 106 | — | |
32 | 180 | — | 172 | — | 106 | — | |
40 | 200 | — | 225 | — | 137 | — | |
50 | 205 | — | 225 | — | 137 | — | |
65 | 215 | — | 270 | — | 145 | — | |
80 | 245 | — | 289 | — | 178 | — | |
100 | 292 | — | 375 | — | 232 | — | |
125 | 330 | — | 420 | — | 286 | — | |
150 | 355 | — | 570 | — | 318 | — | |
200 | 495 | — | 722 | — | 413 | — | |
250 | 600 | — | 769 | — | 502 | — | |
300 | 698 | — | 906 | — | 600 | — | |
350 | 787 | — | 1025 | — | 638 | — | |
400 | 914 | — | 1027 | — | 677 | — | |
500 | 978 | — | 1027 | — | 677 | — | |
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、配件要求等，本產品在進口突然停止提供水壓時，控制室內壓力增大使控制部件推動閥盤朝關閉方向下降，先緩閉降低水擊后，主閥盤才關閉，其緩閉時間在3s~60s內可以調節。
