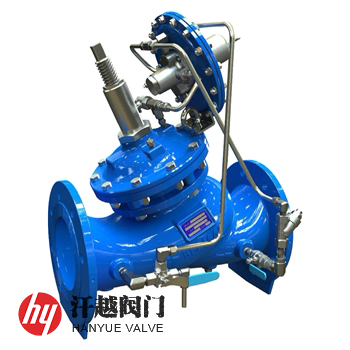

790M爆管緊急關斷閥是一種液壓驅動的水力控制閥，當它感應到流量超過設置值時，可能有爆管事故發生后，其流量改變，并立即嚴實關閉主閥，關閉后需重新手動開啟，而當流量低于設定值時，閥門將保持全開狀態，以達到水頭損失較低化，以避免意外事故。該閥采用雙腔式設計，閥可平緩調節，膜片受到良好保護，可在低壓力下工作，關閉平緩穩定。本產品具有很好的調節性能，并可方便地進行在線式檢查和維護，特適用于高壓差應用場合。
790M爆管緊急關斷閥主要由鑄造主閥體、上蓋、閥座、閥軸、O型圈、流量導閥、過濾器、球閥、針閥等部件組成，其閥體為Y型或角型寬體設計，符合流體動力學原理，流道無阻隔，能夠實現較小的水頭損失。該閥閥桿組件可限制閥開啟時的沖擊，精確調節到所需流量。本產品抗氣蝕能力強，氣蝕現象少，噪聲低，流量范圍大，穩定性和準確性好，關閉時密封嚴實滴水不漏，并且設計靈活，可輕松增加新功能，所以可以用于各種惡劣嚴苛的工況。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 主 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 上 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
4 | 閥 軸 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | 膜 片 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 膜片壓板 | QT450 | WCB | CF8 | CF8M | CF3M |
7 | 密 封 件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
8 | 針 閥 | CF8 | CF8 | CF8 | CF8M | CF3M |
9 | 球 閥 | CF8 | CF8 | CF8 | CF8M | CF3M |
10 | 過 濾 器 | CF8 | CF8 | CF8 | CF8M | CF3M |
11 | 流量導閥 | CF8 | CF8 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
試驗標準 | GB/T 13927-2008、API 598-2016 | ||||
連接法蘭 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
適用介質 | 清水及物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 | 公稱通徑 | 尺寸(mm) | 公稱壓力 | 公稱通徑 | 尺寸(mm) | ||
L | H | L | H | ||||
10 ~ 40 | 50 | 205 | 270 | 10 ~ 40 | 400 | 700 | 1400 |
65 | 209 | 270 | 450 | 780 | 1580 | ||
80 | 240 | 340 | 500 | 800 | 1600 | ||
100 | 292 | 400 | 600 | 930 | 1815 | ||
125 | 330 | 440 | 700 | 1030 | 2040 | ||
150 | 370 | 500 | 800 | 1100 | 2350 | ||
200 | 450 | 640 | 900 | 1200 | 2606 | ||
250 | 500 | 690 | 1000 | 1300 | 2765 | ||
300 | 600 | 820 | 1200 | 1800 | 3000 | ||
350 | 650 | 950 | 1400 | — | — | ||
表中未列出規格及參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明進出口壓力、規格、閥體材質等以便選型，若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購，我公司能夠制造公稱通徑DN50~DN2000的本產品。
