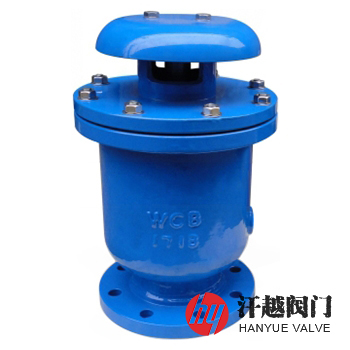

ZFGP4X給水管道復合式高速進排氣閥是一種由閥體、浮體、升降罩、大孔和小孔密封組件、閥蓋以及排氣罩等主要部件組成的法蘭連接整體式進排氣閥。其若首次注水或管道維修后充水，此時管內是空的，沒有介質浮力作用，浮體和升降罩都下落到底部，大排氣孔全開，大孔直徑與排氣閥公稱通徑相同，水注入后管內大量空氣從大孔快速排出。當管內空氣排盡之后，壓力水接踵而來進入該閥閥體，浮體在受到水的猛烈沖擊同時，被水的浮力作用迅速上浮，并帶動升降罩將大、小排氣孔瞬間關閉不漏水，而在輸水運行中，因壓力波動，溶解在水中的氣體會不斷逸出來，在管內上側形成氣囊，并不斷增大，使閥內液面不斷下降，浮體的浮力逐漸減小，當浮力小于浮體自重時，浮體就下落，小孔密封副開啟排氣，隨后液面逐漸上升，當浮力大于浮體自重時，浮體也逐漸上浮，直至將小孔關閉。本產品能在因工況變化或下游維修排水時，管內會形成真空，此時閥外大氣壓力大于閥內壓力，升降罩和浮體在大氣壓力作用下迅速落下，大排氣孔全開，大量的大氣經閥腔迅速補入管內破壞真空，確保管網穩定和安全。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 浮 體 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 升 降 罩 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 密封組件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 排 氣 罩 | QT450 | WCB | CF8 | CF8M | CF3M |
7 | 螺 柱 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
8 | 螺 母 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 |
殼體強度試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
高壓水密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | CJ/T 217-2013 給水管道復合式高速進排氣閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 | ||||
檢驗試驗 | CJ/T 217-2013 給水管道復合式高速進排氣閥 | ||||
適用水溫 | 0℃~65℃ | ||||
公稱壓力 PN | 公稱尺寸 DN | 尺寸mm | ||||||
Φ | H | D | D1 | D2 | b-f | Z-?d | ||
16 | 20 | 195 | 320 | 105 | 75 | 55 | 14-2 | 4-14 |
25 | 195 | 320 | 115 | 85 | 65 | 14-2 | 4-14 | |
32 | 195 | 320 | 135 | 100 | 78 | 16-2 | 4-18 | |
40 | 195 | 320 | 145 | 110 | 85 | 16-3 | 4-18 | |
50 | 195 | 320 | 160 | 125 | 100 | 16-3 | 4-18 | |
65 | 195 | 320 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 242 | 375 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 260 | 395 | 215 | 180 | 155 | 20-3 | 8-18 | |
150 | 345 | 500 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 425 | 600 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 465 | 680 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 505 | 780 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 605 | 860 | 520 | 470 | 435 | 34-4 | 16-25 | |
400 | 660 | 940 | 580 | 525 | 485 | 36-4 | 16-30 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體和閥內件材料、法蘭標準及法蘭密封面形式等，本產品大量排氣，浮球(體)被吹起而關閉閥門時，閥門進、出口的瞬時排氣壓差△p不小于0.12MPa。
