ST36S、ST36M、ST36C直流式T型過濾器是一種由三通殼體、接管、濾網、橢圓形濾座擋圈、法蘭和法蘭蓋及緊固件等部件組成的直流式T型對焊連接過濾器，它的濾網由斜截圓柱型濾筒和安裝在其內的絲網兩部分構成，過濾的時候流體一般是從三通殼體的左端流入，流經濾網時是先由濾筒內再流向濾筒外，其中的固體雜質顆粒被阻擋在濾筒內部的絲網上，而潔凈的濾液則能穿過置有一定規格的絲網從右部端口流出。本產品可根據不同的工況需要選用碳素鋼、低合金鋼、奧氏體不銹鋼等材料，其對應的型號分別有ST36C-H1.0、ST36C-H2.5、ST36C-H4.0、ST36C-A150、ST36C-A300、ST36M-H1.0、ST36M-H2.5、ST36M-H4.0、ST36M-A150、ST36M-A300、ST36S-H1.0、ST36S-H2.5、ST36S-H4.0、ST36S-A150、ST36S-A300。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 三通殼體 | 20 | 304 | 304L | 316 | 316L |
2 | 接 管 | 20 | 304 | 304L | 316 | 316L |
3 | 法 蘭 | A105 | 304 | 304L | 316 | 316L |
4 | 法 蘭 蓋 | Q235B | 304 | 304L | 316 | 316L |
5 | 密 封 墊 | 聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環) | ||||
6 | 過 濾 網 | 304 | 304 | 304L | 316 | 316L |
7 | 螺 栓 | 35CrMo | 304 | 304 | 316 | 316 |
8 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
9 | 排放螺塞 | 304 | 304 | 304L | 316 | 316L |
公稱壓力PN(MPa) | 1.0 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 1.5 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.1 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | HG/T 21637-1991 化工管道過濾器 | ||||
對焊端部 | GB/T 12224-2005、ASME B16.25-2017、ASME B16.9-2012 | ||||
檢驗試驗 | HG/T 21637-1991 化工管道過濾器 | ||||
工作溫度 | 碳鋼-20~400℃、低合金鋼-40~400℃、不銹鋼-196~400℃ | ||||
過濾精度 | 0.02mm ~ 16.0mm | ||||

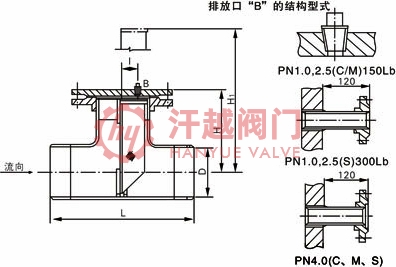

公稱壓力 | 公稱通徑 | 尺寸(mm) | 排放口"B" | |||||
D | L | H | H1 | I | PN10-25 | PN40 | ||
10 ~ 40 | 50 | 57 | 228 | 136 | 254 | 14 | ZG?" | DN20凹面 |
65 | 76 | 260 | 154 | 294 | 20 | ZG?" | DN20凹面 | |
80 | 89 | 292 | 172 | 332 | 23 | ZG?" | DN20凹面 | |
100 | 108 | 350 | 203 | 399 | 28 | ZG?" | DN20凹面 | |
125 | 133 | 388 | 226 | 449 | 42 | ZG?" | DN20凹面 | |
150 | 159 | 434 | 251 | 508 | 60 | ZG?" | DN20凹面 | |
200 | 219 | 536 | 310 | 639 | 104 | ZG?" | DN20凹面 | |
250 | 273 | 640 | 368 | 768 | 110 | ZG?" | DN20凹面 | |
300 | 325 | 744 | 426 | 898 | 132 | ZG?" | DN20凹面 | |
350 | 377 | 802 | 461 | 980 | 158 | ZG?" | DN25凹面 | |
400 | 426 | 898 | 517 | 1100 | 179 | ZG?" | DN25凹面 | |
500 | 529 | 1078 | 623 | 1339 | 227 | ZG?" | DN25凹面 | |
600 | 630 | 1128 | 630 | 1438 | 277 | ZG?" | DN25凹面 | |
壓力等級 | 公稱尺寸 | 尺寸(mm) | 排放口"B" | |||||
D | L | H | H1 | I | 150Lb | 300Lb | ||
150(2.0MPa) 300(5.0MPa) | 2 | 60.3 | 278 | 166 | 306 | 14 | NPT?" | DN20凸面 |
2 ? | 76.1 | 314 | 187 | 348 | 20 | NPT?" | DN20凸面 | |
3 | 88.9 | 342 | 205 | 384 | 23 | NPT?" | DN20凸面 | |
4 | 114.3 | 418 | 246 | 473 | 28 | NPT?" | DN20凸面 | |
5 | 139.7 | 460 | 270 | 529 | 42 | NPT?" | DN20凸面 | |
6 | 168.3 | 500 | 292 | 581 | 60 | NPT?" | DN20凸面 | |
8 | 219.1 | 588 | 340 | 694 | 104 | NPT?" | DN20凸面 | |
10 | 273 | 690 | 398 | 821 | 110 | NPT?" | DN20凸面 | |
12 | 323.9 | 792 | 452 | 949 | 132 | NPT?" | DN20凸面 | |
14 | 355.6 | 852 | 485 | 1023 | 158 | NPT?" | DN20凸面 | |
16 | 406.4 | 970 | 547 | 1166 | 179 | NPT?" | DN25凸面 | |
20 | 508 | 1148 | 642 | 1372 | 227 | NPT?" | DN25凸面 | |
24 | 610 | 1274 | 712 | 1569 | 277 | NPT?" | DN25凸面 | |
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明法蘭執行標準、公稱直徑、公稱壓力、殼體材質、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
