籃式過濾器

: 更新時間2023-01-29 21:52:43; 產品名稱; 型??????? 號SRBIIF、SRBII4; 公稱通徑DN15~DN800; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

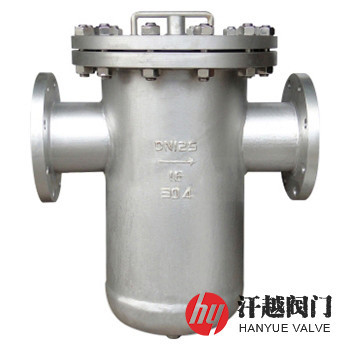

直通封頭籃式過濾器產品概述

SRBIIF、SRBII4籃式過濾器是一種由殼體、濾筒、法蘭蓋及緊固件等部件組成的直通封頭籃式過濾器，它的殼體包括焊接在筒體上部的法蘭和中部左右兩側處于同一軸線上的物料進出口接管以及下部的橢圓封頭，而斜置的橢圓形濾座擋圈則焊裝在筒體內部，其帶提手的斜口型濾筒套裝在濾座擋圈上，并通過法蘭蓋經螺栓螺母壓緊固定，從而將物料進口和出口分隔開來，使得待過濾介質能先由進料口迅速進入濾筒內經濾框和濾網過濾后，再從出料口流出。本產品底部為橢圓封頭，有利于經設置在底端的排污口，將筒體內的污物排放干凈，并可根據用戶安裝需要設計成帶有帶支腿和無支腿兩種。

直通封頭籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	20#	304	304L	316	316L
2	接管	20#	304	304L	316	316L
3	封頭	20#	304	304L	316	316L
4	法蘭	A105	304	304L	316	316L
5	密封墊片	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6	筒蓋	Q235B	304	304L	316	316L
7	過濾籃	304	304	304L	316	316L
8	螺柱	35CrMo	304	304	316	316
9	螺母	30CrMo	304	304	316	316

直通封頭籃式過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收
過濾精度	20μm ~ 16000μm

直通封頭籃式過濾器外型尺寸

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	尺寸(mm)				B1 (in)	B2 (in)
公稱壓力 PN(MPa)	公稱直徑 DN(mm)	D1	L	H1	H2	B1 (in)	B2 (in)
1.0 ~ 2.5 (Class150) 2.0	15	76	180	160	260	R ?	R ?
	20	76	180	160	260	R ?	R ?
	25	76	185	160	260	R ?	R ?
	32	76	200	160	270	R ?	R ?
	40	108	260	170	300	R ?	R ?
	50	108	260	170	300	R ?	R ?
	65	140	330	240	360	R ?	R ?
	80	159	340	250	400	R ?	R ?
	100	219	400	300	470	R ?	R ?
	125	273	480	360	550	R ?	R ?
	150	273	500	420	630	R ?	R ?
	200	325	560	530	780	R ?	R ?
	250	426	660	640	930	R ?	R ?
	300	457	750	840	1200	R ?	R ?
	350	508	810	920	1370	R ?	R ?
	400	559	900	950	1500	R 1	R 1
	450	630	1000	1000	1700	R 1	R 1
	500	720	1080	1050	1800	R 1	R 1
	600	820	1180	1200	1910	R 1	R 1
	700	920	1400	1360	2100	R 1	R 1
	800	1020	1400	1500	2200	R 1	R 1

直通封頭籃式過濾器結構圖

直通封頭籃式過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明型號、公稱通徑、公稱壓力、殼體材質、濾籃濾網材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，本產品同系列的型號有SRBII4、SRBII5、SRBII6和SRBIIF、SRBIIW、SRBIIS等。
