軟密封閘閥

: 更新時間2023-07-16 09:35:28; 產品名稱; 型??????? 號Z945X; 公稱通徑DN50~DN900; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

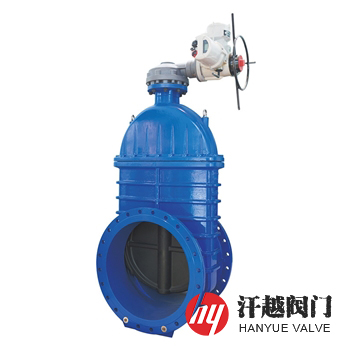

Z945X電動彈性座封閘閥產品概述

Z945X電動彈性座封閘閥由閥體、閥蓋、閘板、閥桿、支架和電動驅動裝置等部件組成，其電動執行器固定安裝在軟密封閘閥上，并接通電源后開始工作，將啟閉力傳遞到閥桿上，從而帶動閘板轉動，以達到流體的通斷。本產品可根據用戶的要求配裝各種不同類型的電動執行機構，實現遠距離控制及自動控制，特別適合在不宜人工手動操作的工況。

Z945X電動彈性座封閘閥閥體內外表面采用無毒粉體環氧樹脂涂裝，閘板內外采用橡膠復膜模壓成型，可防止閥體和閘板的腐蝕及生銹，具有密封性能好、開關輕巧、彈性記憶性佳及使用壽命長等優點。本產品可廣泛用于自來水、消防、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

Z945X電動彈性座封閘閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	閥蓋	HT200	QT450-10	WCB	CF8	CF8M	CF3M
3	閘板骨架	HT200	QT450-10	WCB	CF8	CF8M	CF3M
4	閘板橡膠	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
5	閥桿	2Cr13	2Cr13	2Cr13	304	316	316L
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	壓蓋	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M
8	支架	HT200	QT450-10	WCB	WCB	WCB	WCB
9	電裝	組合件	組合件	組合件	組合件	組合件	組合件

Z945X電動彈性座封閘閥性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.05	0.05	0.05	0.05	0.05	0.05
設計制造	CJ/T 216-2013 給水排水用軟密封閘閥
法蘭尺寸	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
試驗標準	GB/T 13927-2008、API 598-2016
工作溫度	0℃ ~ 80℃

Z945X電動彈性座封閘閥外形尺寸

公稱壓力 PN	公稱尺寸 DN	結構尺寸mm		公稱壓力 PN	公稱尺寸 DN	結構尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H(全開)	公稱壓力 PN	公稱尺寸 DN	L	H(全開)
10 ~ 25	50	178	732	10 ~ 25	250	330	1263
	65	190	773		300	356	1360
	80	203	820		350	381	1550
	100	229	870		400	406	1610
	125	254	915		450	432	1900
	150	267	1003		500	457	1938
	200	292	1110		600	508	2120
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

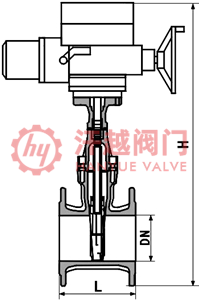

Z945X電動彈性座封閘閥結構圖

Z945X電動彈性座封閘閥

如果你需訂購我廠彈性座封閘閥產品，咨詢時煩請說明進出口壓力、公稱通徑、閥體材質、附件要求等，本產品有明桿和暗桿兩種，具體詳情請聯系我司銷售技術人員。
