緩閉止回閥

: 更新時間2023-06-08 16:50:29; 產品名稱; 型??????? 號HH44X; 公稱通徑DN40~DN800; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

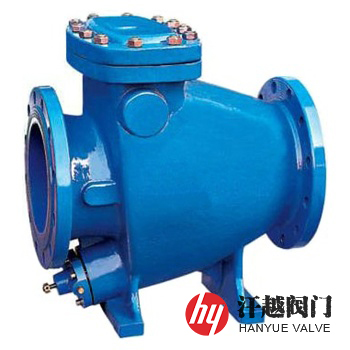

微阻緩閉止回閥產品概述

HH44X微阻緩閉止回閥是一種由閥體、閥蓋、閥瓣、閥軸、活塞、重錘和緩閉裝置等部件組成，啟閉件借助或不借助介質作用力，自動阻止介質逆流，并設有緩閉裝置，是能夠防止破壞性水錘的閥門。該閥緩閉裝置中的阻尼活塞動作靈敏，當逆止閥瓣開啟時能自動迅速伸出到預定工作位置，當逆止閥瓣關閉到緩閉位置時能起有效的緩閉作用，它的阻尼活塞缸的容量與使用的調節閥等匹配，避免了阻尼活塞缸和管道的壓力過高，達到可調和消錘的目的。本產品具有閥瓣輕、開度大、節能效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用時間長、運行平穩、無震動、無噪聲等優點，適用于工作溫度不大于80℃，工作介質為飲用水、原水、工業循環水、海水、污水及其他非腐蝕性介質等，但其不允許帶有固體顆粒的原水、污水等直接進入緩閉裝置內，以免堵塞或損傷密封件。

微阻緩閉止回閥部件材料

部件名稱	材料名稱
閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
閥蓋	HT200	QT450-10	WCB	CF8	CF8M	CF3M
閥瓣	HT200	QT450-10	WCB	CF8	CF8M	CF3M
閥軸	2Cr13	2Cr13	2Cr13	304	316	316L
閥座	304	304	304	304	316	316L
重錘	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10
活塞	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M
密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM

微阻緩閉止回閥性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.0	2.5	4.0
殼體試驗壓力(MPa)	0.9	1.5	2.4	3.0	3.75	6.0
密封試驗壓力(MPa)	0.66	1.1	1.76	2.2	2.75	4.4
設計制造	CJ/T154-2001 給排水用緩閉止回閥通用技術要求
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	CJ/T154-2001 給排水用緩閉止回閥通用技術要求
工作溫度	0℃ ~ 80℃
適用介質	飲用水、原水、工業循環水、海水、污水及其他非腐蝕性介質

微阻緩閉止回閥外形尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm			公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H	B	公稱壓力 PN	公稱通徑 DN	L	H	B
10 ~ 25	40	200	300	220	10 ~ 25	300	700	730	580
	50	230	300	270		350	800	820	630
	65	290	320	290		400	900	920	700
	80	310	354	300		450	1000	950	800
	100	350	350	320		500	1100	1100	900
	125	400	380	340		600	1300	1200	990
	150	480	500	410		700	1400	1550	1120
	200	500	580	450		800	1500	1700	1300
	250	600	670	550		900	—	—	—

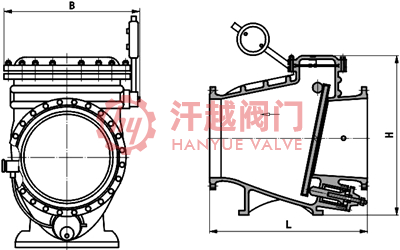

微阻緩閉止回閥結構圖

微阻緩閉止回閥

如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明進出口壓力、公稱通徑、閥體材質、內件材質等以便選型，本產品有帶安裝座和不帶安裝座兩種，帶安裝座的用于臥式安設，不帶安裝座的用于立式安設。我公司能夠制造公稱通徑DN40-800mm的本產品，具體詳情請聯系我司銷售技術人員。
